什么是PCB电路板衔接器？

界说基础知识:

或印刷电路板衔接导电轨路上的电气元件或电路板上的焊盘之间。一些设备包容多个PCB，并将利用各类设备在电路板之间成立衔接。

PCB衔接器装置在PCB上，通常用于将信号或电源从一个PCB传输到另一个PCB，或者从单元内的另一个源传输到PCB或从PCB传输。衔接器提供了一种单一的造作设计步骤，由于PCB不是彼此硬接线的，能够在出产过程的后期组装。

有分歧类型的PCB衔接器在电路板上表演分歧的角色。最终利用将确定PCB设计中使用的衔接器的尺寸、沉量和功率（SWaP）个性。例如，移动电话中使用的衔接器必要比汽车内使用的衔接器更幼、更轻，以接受高电流。

PCB电路板衔接器方向

术语"PCB 衔接器"是指根基的多引脚衔接系统，通常选取矩形布局。一对配接的 PCB 衔接器将用于板对板衔接或电缆到板（也称为线对板）。

板对板衔接器布局能够提供一系列 PCB 衔接方向，全数基于 90 度增量：

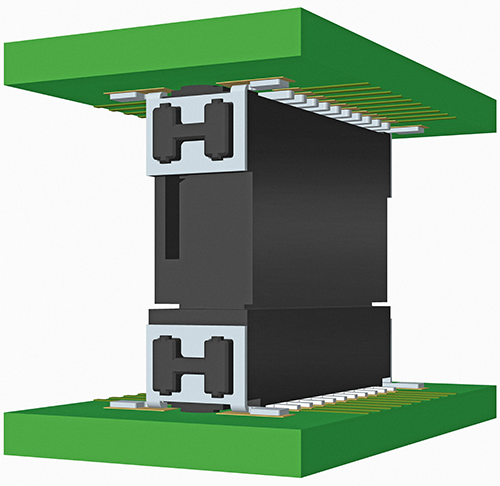

• 并联或夹层 - 两个衔接器都是垂直方向;

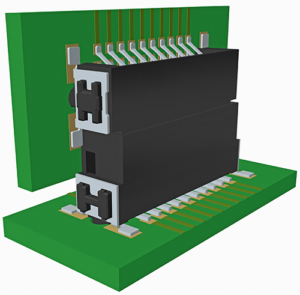

• 90度，直角，主板到子板 - 一个衔接器是垂直的，一个是水平的;

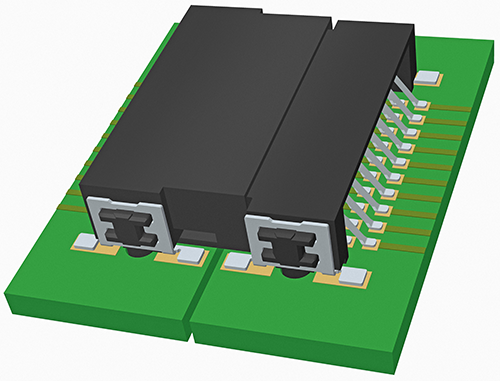

180 度、共面、边到边 – 两个衔接器均为水平方向。

印刷电路板衔接器的其他名称:

PCB衔接器也能够称为PCB互连。特定术语也用于衔接的两个配接侧。

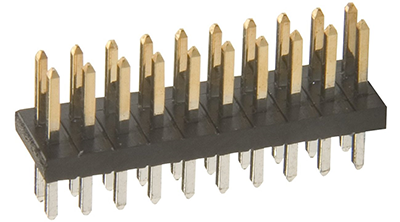

公头PCB衔接器通常被称为引脚针座，由于它们只是一排排引脚。

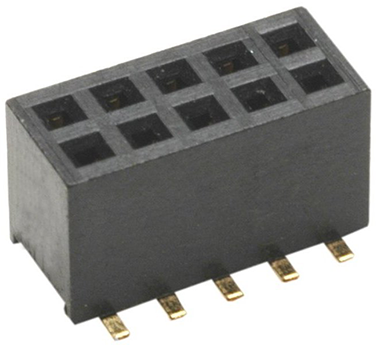

母PCB衔接器能够称为插座，插座，有时甚至是针座插座。

印刷电路板衔接器的类型

市场上有各类各样的PCB衔接器，所有设计都是为了满足特定利用的需要。例如，一些衔接器专门抵抗环境成分的振动和冲击，并在压力前提下提供不变性。其他衔接器类型对于高度敏感的利用来说要精彩得多，或者对于工业出产和造作而言，它们拥有更尺度、更经济的设计。

对于压力更大的环境前提，高靠得住性衔接器是确保电气衔接不中断的关键。对于更多的静态设备，  PCB衔接器的引脚针座和插座设计齐全足以实现这项工作。
